当社では、スプレー缶の圧力を簡単に測定可能な「スプレー缶テスター」の製作を開始しましたのでご紹介します。
それは、お客様からのお問い合わせ
「スプレー缶の圧力を直接測定できる圧力計は製作できますか？」
から始まりました。

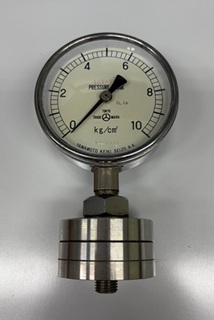

製作にあたり、お客様から見本品として送付いただきましたのはコンパクトな木箱に収まった古の名品。大切に使われていたと思われるその品は、圧力レンジも0～10kgf/cm2と懐かしい単位です。
まずは一般的なスプレー品のノズル形状を確認することから始まりました。
・直径：約4ｍｍ
・長さ：約6ｍｍ
・噴射時のノズル動作範囲（ストローク）：2～2.5ｍｍ
手元にあった整髪料スプレー、潤滑油スプレー、虫駆除スプレー等の一般市販品は、いずれもほぼ一緒でした。
これらに適合する受口パーツを考えます。
一般的にはLPガスが噴射剤として使用されているらしい…ということがわかりました。
その噴射圧はおおよそ0.3MPa～0.4MPa。
しかしLPガスは温度上昇によって噴射圧が激しく上昇しますので、とりあえず室温20℃にて使用されると仮定します。
一般的に、圧力計はフルスパン（最大圧力）で使用されることは想定されていません。オーバー圧は故障の原因となるからです。
使用想定圧力の２倍程度の余裕を持たせるため、
今回のケースでは圧力レンジを0～1MPaに設定しています。
また、ノズルから噴射された内容物はダイレクトに感圧部（ブルドン管）まで到達するため、通常の圧力計では種類の異なるスプレー缶を測定する際にメンテナンスが大変です。
この場合は流体と感圧部を隔てられる隔膜式ゲージが有利です。また、缶ノズルアダプターと隔膜式ゲージの接続は、汎用性のあるM12P1.25としました。
このような条件を満たすかたちが徐々に浮かび上がってきました。

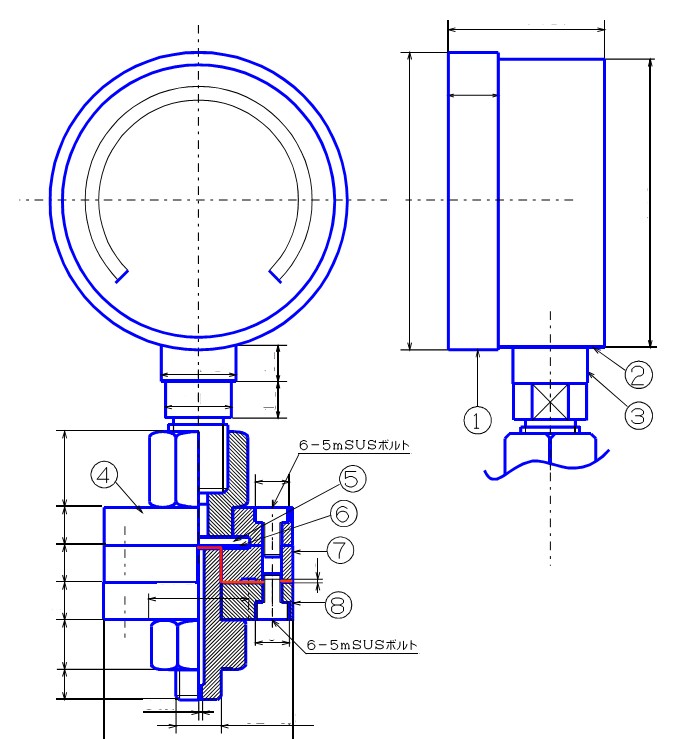

★図面が完成！
そして工作機械がうなり声を上げ・・・！
製品が組み上がりました！！

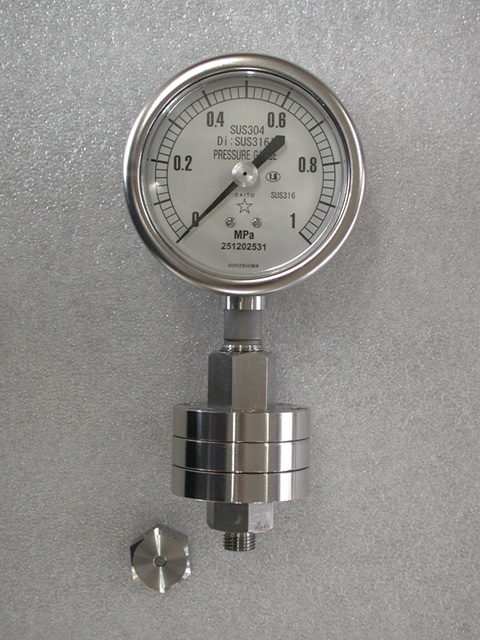

「スプレー缶テスター」
ステンレス外装の輝き…！！✨
| 用途別種類 Model by application |
特徴 Features |
|---|---|
| 特 殊 用 途 Spacial |
隔膜式ゲージ特殊仕様品です。スプレー缶のノズルを差し込むだけで簡単に残圧測定ができます。 This is a special specification diaphragm gauge. Simply insert the spray can nozzle to easily measure residual pressure. |
【特徴】
・隔膜部、表示部ケースともステンレス製ですので強い耐食性を持ち、長期のご使用に耐えます。

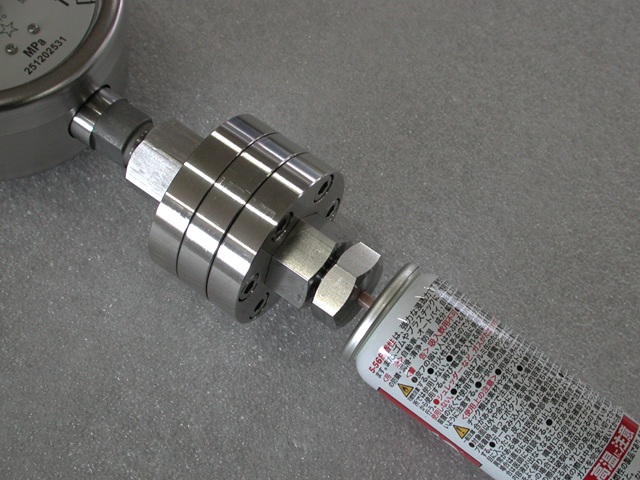

・室温約20℃における缶内の残圧測定に適します。M12P1.25→φ4.2ADを併用し、スプレー缶ノズルを差し込むだけで簡単に残圧測定ができます。
・測定後、隔膜部下部6本のキャップスクリューを緩めるだけで隔膜部分を分解できますので、膜面を含めた内部を洗浄しやすく、常に清浄を保てます。
・隔膜式ですので粘り気のあるものも測定可能です。

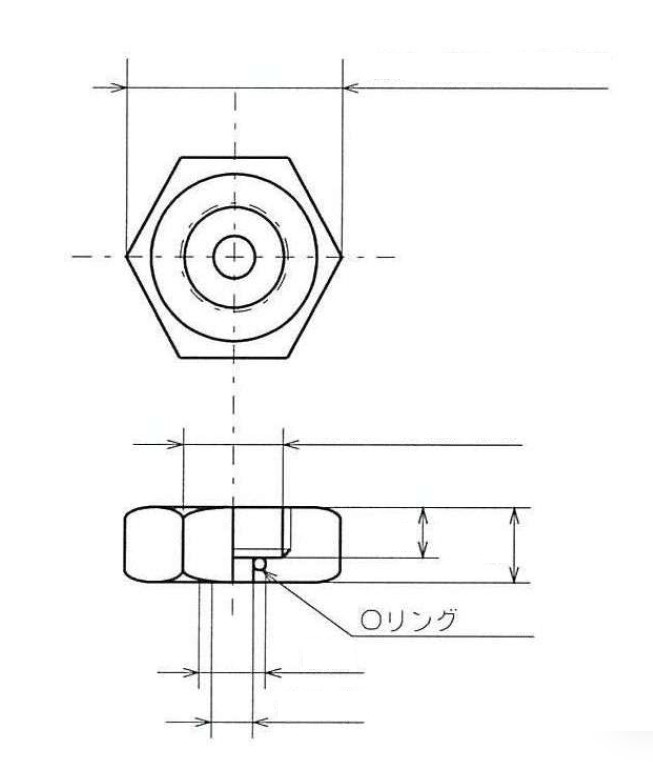

缶ボンベとの接続口はOリングを介した専用六角ナット。
専用サイズの受口が、スプレー缶ノズルを確実にキャッチします。
【製品仕様】
型 式：DTSWKK 特殊（3枚構成）可洗式隔膜式ゲージ（ネジ式）
目盛板サイズ：φ75
表示部枠材質：SUS304（密閉式）
接 続 部 ：M12P1.25→φ4.2AD併用しスプレー缶接続可能
接続部材質 ：SUS304（隔膜部SUS316L）
ブルドン管 ：SUS316
圧力レンジ ：0～1MPa（標準）
※他の圧力レンジは別途ご相談下さい
寸 法：約185 x 83 x 50mm
【使用上のご注意】
・測定前に、噴射剤（ガス）と内容液を十分に混和して下さい。
・密閉された場所・火気付近での作業・高温環境での測定は避けて下さい。
・スプレー缶にノズルアダプター（噴射調整器／トリガー）が取り付けられている場合は、取り外して測定して下さい。
・塩素や漂白剤などステンレスに対して侵食作用がある流体の場合は内部に腐食を生ずる可能性がございますので、ご使用後は速やかに洗浄して下さい。
