液溜まりなしで洗いやすい、一枚フランジ構造のコンパクト隔膜ゲージ
特徴
-
隔膜式ゲージに分類され、1枚のフランジに膜と表示部との接続部を組み込んだ特殊な形式です。
- 特筆すべきは、フランジ部に直接膜を溶接している点です。液溜まりがなく容易に洗浄が可能であり、メンテナンス性に優れます。
-
他の形式の隔膜式圧力計と比較して、締付場所が1ヶ所のみであり、非常に漏れにくい構造になっています。
-
省スペースにて設置可能
通常の隔膜式ゲージ（H型フランジ・ねじ式）は、膜膜部によって表示部への流体侵入を防止する機構上、配管との接続部と隔膜設置部の２段にわたって固定部を設ける必要がありますが、一枚フランジは１ヶ所の固定部のみで済むため、全高を抑えることができます。
目的に合わせて指示部は選択可能です
画像の製品は、一例として耐食目的の密閉型ステンレス製ケースとしていますが、その他のモデルもご選択いただけます。
- 振動のある場所に適したグリセリン入ゲージ
- 樹脂密閉ゲージ（フェノール／ABS）または 金属密閉ゲージ（アルミ密閉・黒塗）
- 接点付ゲージ（コンタクト／マイクロ）
- 赤針付ゲージ
仕様内容により、組み合わせには制限がございますためご相談下さい。
仕様
| 型式 | DFWSS 隔膜式ゲージ一枚フランジ式 表示部外形：A形・渕なし屋外用 |
 |
|
| 目盛板 サイズ |
φ100（その他のサイズもご相談下さい） | ||
| 枠 | 外枠・内枠 SUS304（その他選択可） | ||
| 接続部 | 各種フランジサイズご相談承ります | ||
| 接続部材質 | フランジ：SUS304標準 （SUS316・SUS316L製作可能） 膜：SUS316L |
 |
|
| ブルドン管 | 真鍮：標準（またはSUS316） | ||
| スパナ掛け | ― | ||
| 製作可能 圧力レンジ |
お問い合わせ下さい | ||

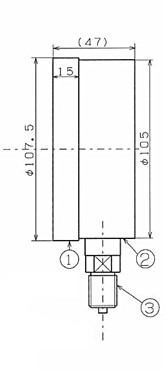

| サイズ （ｍｍ） |
表示部最大径 | 107.5 | |
| 表示部厚さ | (47) | ||

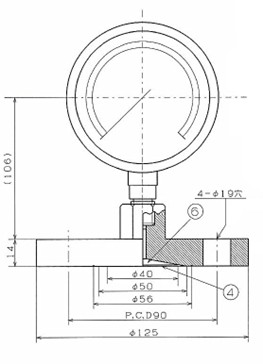

| ピニオン軸（表示部センター）から フランジ底面までの長さ （10k25Aの場合） |
(120) | ||
