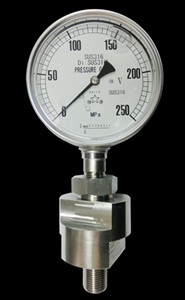

▶通常の隔膜式ゲージよりも、遥かに高い圧力レンジでの測定が可能。

▶接続部の加工を超高圧に耐えうるよう工夫し、最高250MPaまで測定可。

▶指示部にはグリセリンを封入し、振動対策も万全です。

▶接液部は取り外し可能で容易に洗浄でき、他の流体を測定することもできます。

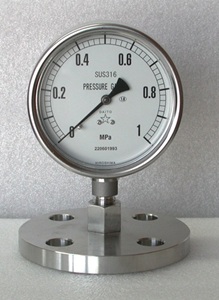

▶隔膜式ゲージの一種ですが、1枚のフランジに膜と表示部への接続部を組み込んだ特殊な型式です。

▶特筆すべきは膜をフランジに直接溶接している点です。液溜まりがなく容易に洗浄が可能であり、メンテナンス性に優れます。

▶締付場所が1ヶ所のみであり、非常に漏れにくい構造になっています。

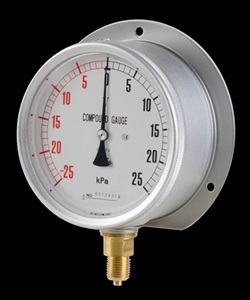

▶微小な圧力値を振動に悩まされることなく測定したい…このようなご要望お応えできる製品が油入微圧ゲージです。

▶微圧とされる30kPa以下のレンジは振動に対し非常に弱く、測定時の指示確認が困難です。そこで当社では25kPaの微圧レンジを油入として、さらに真空側にも-25kPaまで広げるた油入微圧連成計を開発いたしました。

▶連成計による幅広い測定範囲に加えて油入とすることによって指示が読み取りやすく、内部エレメントの保護効果も期待できる、まさに「いいとこ取り」な製品に仕上がっています。

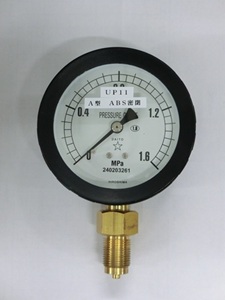

▶ABS密閉モデルにユニオンねじを組み込み、表示部
は360°自由に回転。
配管ライン上に並べて取付ける際に、全てのゲージの方向を簡単に揃えることができるため、現場の圧力管理が非常に容易になります。

▶密閉型ですから雨天や飛沫・粉塵の影響を低減でき、屋外設置に最適です。

▶配管にユニオンジョイントやユニオンフランジを併用することなく、簡単に方向を決定できます。
部品点数の削減によるコストダウンにも有効です。

▶コンタクト接点付ゲージと油入ゲージの特徴を併せ持った製品であり、振動のある場所に最適です。　

▶頑強なステンレス製ケースに接続部を溶接し、特殊機構を持つアクリル風防及びBOX端子接続部を備え、強靭な耐振性と良好な操作性を両立しています。

▶本製品の内部はトランス油を封入しており、絶縁電気特性、酸化安定性、低温流動性等に優れ、振動のある環境下でもチャタリング現象※の発生を完全に防止しています。

▶油入とすることでブルドン管及び内部機構の動作を緩やかにして磨耗を防ぐとともに、流体の脈動圧を吸収する効果も期待できます。

▶新たに2接点式モデルが製作可能になりました。
上限・下限を個別に警報設定することが可能です。
ぜひご検討下さい。

※本製品に装着しているユニオンフランジ及びジョイントは、自立展示用です。
実際の製品には付属しておりません。

※チャタリング現象
接点の接触時に非常に微細な機械的運動が発生し、信号出力が複数回にわたってON／OFFを繰り返してしまう現象。
防止措置を行わない場合、機器の誤動作の原因となります。

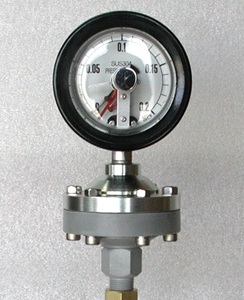

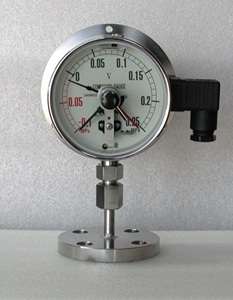

▶コンタクト接点付ゲージを隔膜式とした製品です。

▶コンタクト接点付ゲージは、圧力値の指示に加えて各種表示灯や警報ブザー等を作動させることができますが、隔膜式とすることにより測定流体が粘性や腐食性を持つ場合にも対応することができます。

▶接液部の材質は金属から樹脂素材まで様々な材質からご選択いただけます。（圧力レンジ等により制限がございますので、詳細はお問い合わせ下さい。）
